黑龍江井下工具可退式卡瓦打撈筒相關介紹

1、用途

用于鉆井、修井工程中從外部打撈鉆鋌、鉆桿、油管以及其它柱狀落魚的專用打撈工具。它根據鉆鋌、鉆桿、油管、接頭、接箍和其它井用管子的外徑尺寸而設計的。當抓住落魚而不能撈出時，撈筒可退出落魚，提回地面。

此外、卡瓦打撈筒抓住落魚后能進行高壓泥漿循環。還帶有銑鞋能有效地修理魚頂，便于落魚順利進入撈筒。

2、結構

由上接頭、筒體、引鞋組成。內部裝有抓撈卡瓦、盤根和銑鞋或控制環組成，見下圖。

3、打撈卡瓦分為螺旋卡瓦和籃式卡瓦兩類

螺旋卡瓦：螺旋卡瓦形如彈簧，外部為寬鋸齒左旋螺紋，與筒體內螺紋配合，螺距相同，但螺紋面較筒體窄。內部為多頭左旋鋸齒形螺牙，螺牙鋒利堅硬。螺旋卡瓦下端焊有指形鍵，與控制卡配合后就阻止了螺旋卡瓦在筒體內轉動。考慮到被打撈管體的磨損，每個卡瓦的抓撈尺寸在標準打撈尺寸以下1-3MM的范圍內。這就適應了井內管柱的磨損尺寸變化。

籃式卡瓦：為圓筒狀，形似花籃。外部與螺旋卡瓦一樣，但為完整的寬鋸齒左旋螺紋，內部也為多頭左旋鋸齒形螺牙，下端開有鍵槽，縱降向開有等分漲縮槽，尤如彈簧卡頭?？紤]到管子的磨損，每個卡瓦的打撈尺寸在標準打撈尺寸以下3MM范圍內。

4、控制卡

控制卡由控制卡套和卡鍵焊接而成，供螺旋卡瓦通用，其作用在于螺旋卡瓦在筒內只能上下運動而不能轉動。

5、銑鞋或控制環

控制環下端的喇叭口帶有銑齒即為銑鞋，供籃式卡瓦用，其作用有二，控制環的指形鍵與籃式卡瓦的鍵槽配合，約束籃式卡瓦在筒體內只能上下運動不能轉動。另外是一個密封總成，內槽粘結有和各種尺寸的籃式卡瓦相適應的“R”形盤根。起著與落魚外徑密封作用，外部裝有“O”形密封圈，是密封總成的通用件起著控制環與筒體內壁的密封作用，如果下端喇叭口帶有銑齒，又起著修理魚頂裂口飛邊的作用。

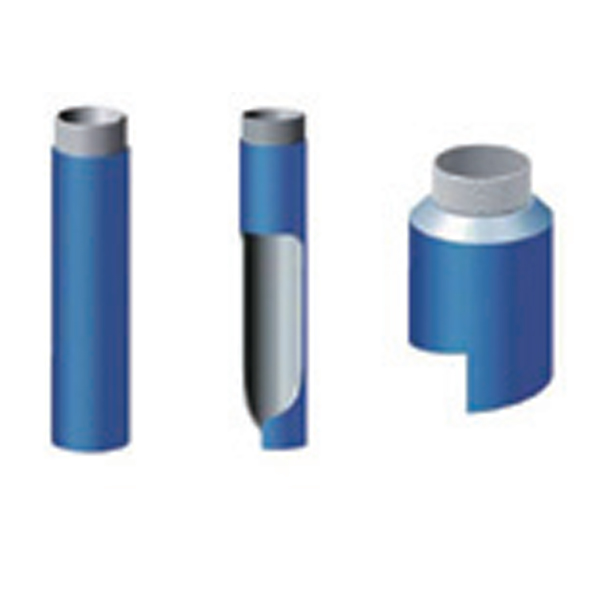

6、常見配件

加大引鞋：增大抓撈面積

壁鉤：魚頂偏倚井壁時使用。

接加長短節：抓撈部位距魚頂太遠時使用。
